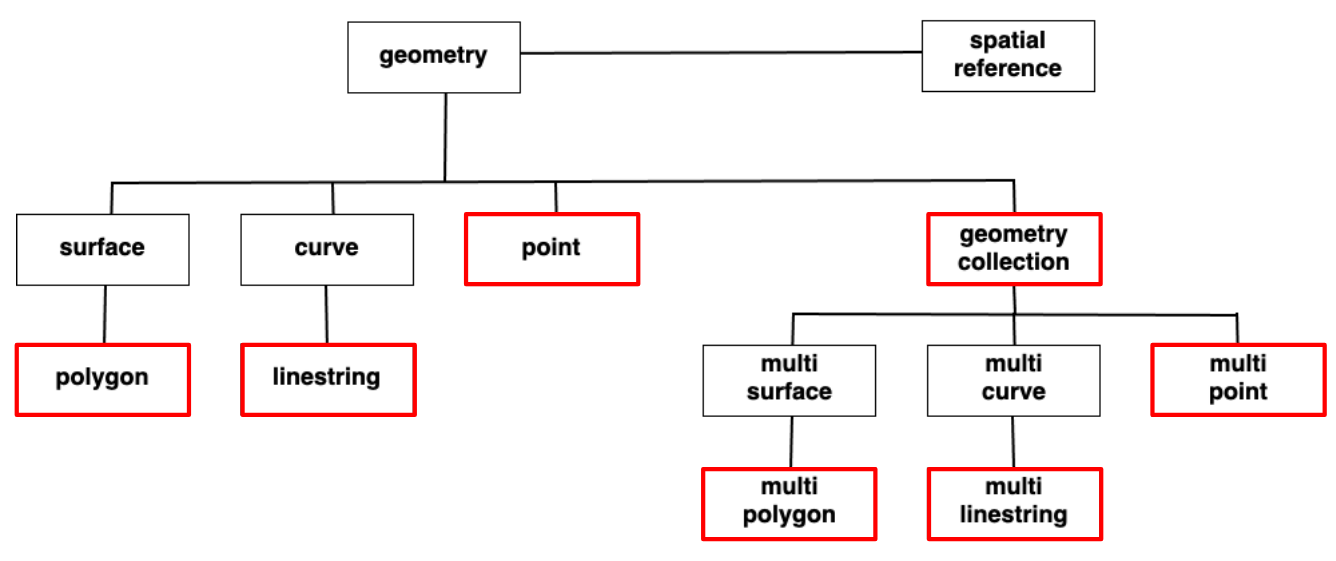

Geo-Datentypen

Geographische Referenzsysteme (spatial reference systems)


Attribute and License

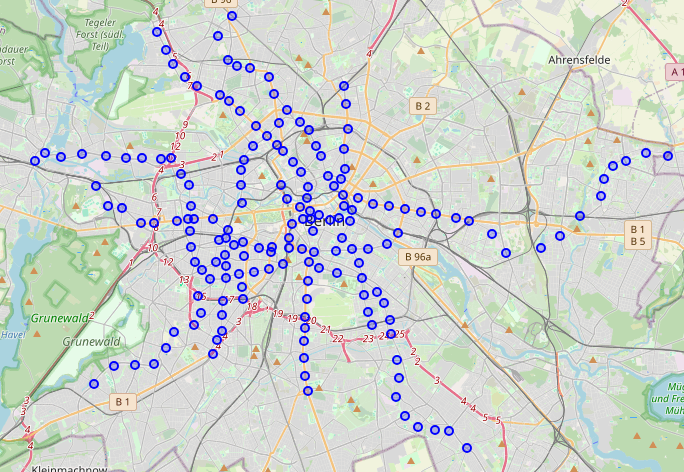

Point - U-Bahnhöfe Berlin

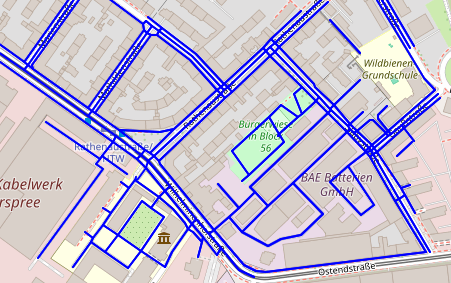

Linestring - Straßensegmente Schöneweide

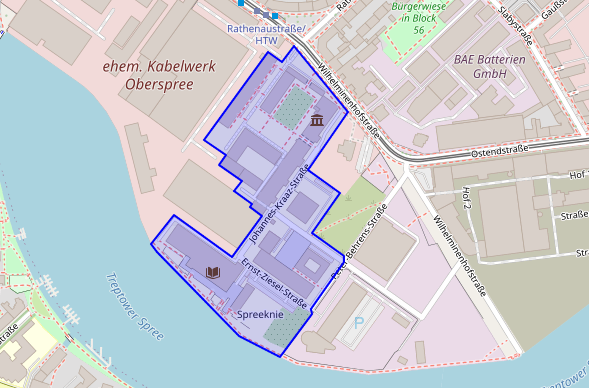

Polygon - HTW Campus Wilhelminenhof

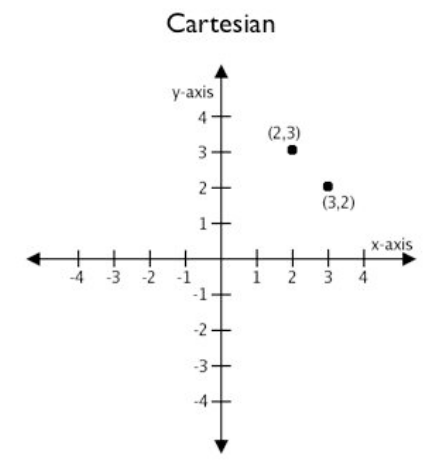

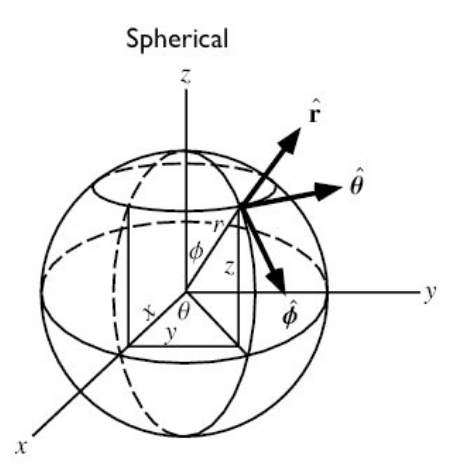

Kartesische und sphärische Koordinatensystsme

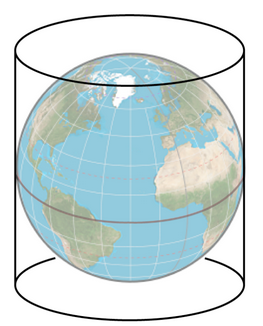

Planare Projektion

Geometry-Typ vs. Geography-Typ

Merkmal Geometry-Typ Geography-Typ
Modell der Erde Planar (flach), kartesische Ebene Sphärisch (rund), geodätisches Modell
Koordinaten Kann beliebige Koordinatensysteme verwenden (planar oder sphärisch) Fast ausschließlich für sphärische Koordinatensysteme
Einheiten Hängen vom Koordinatensystem (SRID) ab. Grad oder Meter. Grad sind für Distanzen nutzlos Immer Meter, für Distanzen ok
Genauigkeit Sehr genau für kleine Gebiete (z.B. eine Stadt), bei denen die Erdkrümmung vernachlässigbar ist. Ungenau für große Distanzen Sehr genau für große, globale Distanzen, da die Erdkrümmung berücksichtigt wird
Performance Schneller, da die Berechnungen mathematisch einfacher sind (Pythagoras statt komplexer sphärischer Trigonometrie) Langsamer, da die Berechnungen auf dem Sphäroid viel komplexer sind
Funktionsumfang Fast alle Funktionen für Geometry-Typ verfügbar Kleinerer Funktionsumfang als Geometry-Typ

Distanzberechnungen

SQL

Code Ergebnis
Geometry
select st_distance(
  -- Berlin
  st_point(13.4049, 52.5200, 4326),
  -- München
  st_point(11.5667, 48.1333, 4326)
) as dst;
4,76
Ergebnis ist in Grad und daher nutzlos
Geography
select st_distance(
  -- Berlin
  st_point(13.4049, 52.5200, 4326)::geography,
  -- München
  st_point(11.5667, 48.1333, 4326)::geography
) as dst;
505162
Ergebnis ist in Meter und daher sinnvoll
Geometry
select st_distance(
  -- Berlin
  st_transform(
    st_point(13.4049, 52.5200, 4326),
    31468
  ),
  -- München
  st_transform(
    st_point(11.5667, 48.1333, 4326),
    31468
  )
) as dst;
505178
Ergebnis ist in Meter und daher sinnvoll.
Ungenauer: 16m Differenz, da Transformation in planares System (31468)

Formeln zur Distanzberechnung

Geo-Index: Strukturen

  • Räumliche Abfragen sind komplex
    • Welche Grundstücke schneiden diese Straße?
    • Welche Cafés liegen innerhalb dieses Stadtteils?
    • Welche Krankenhäuser sind im Umkreis von 5 km?
  • Ohne Index müsste für jeden einzelnen Datensatz die komplexe geometrische Berechnung durchgeführt werden

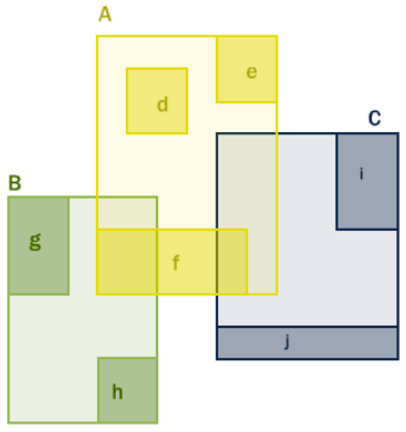

  • GiST-Index (Generalized Search Tree) basiert auf R-Tree
    • Keine Speicherung der komplexe Geometrie (z.B. ein Polygon mit 1000 Punkten)
    • Sondern kleinstmögliches Rechteck, das eine Geometrie vollständig umschließt
    • Vergleiche zwischen Bounding Boxes (BB) sind schnell

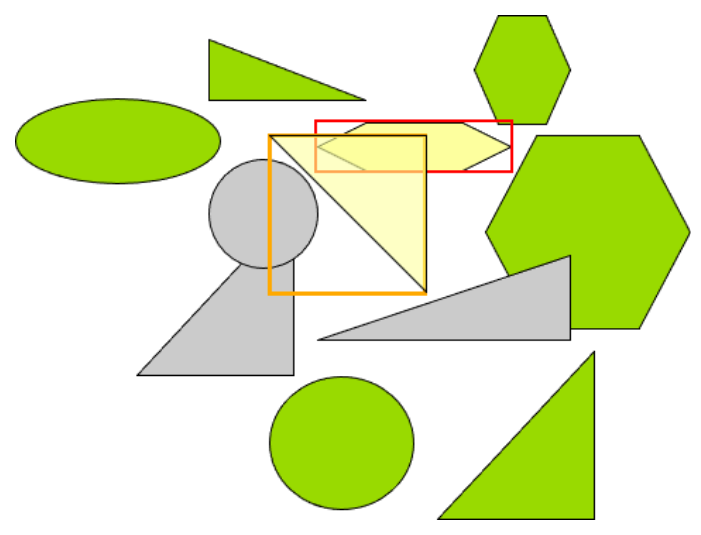

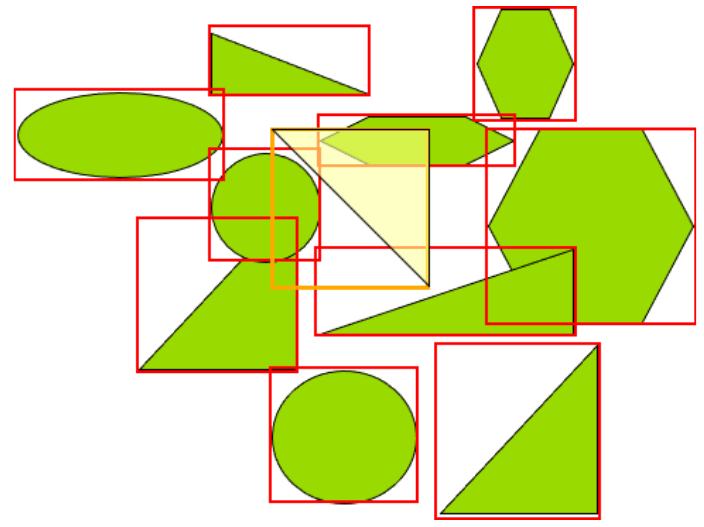

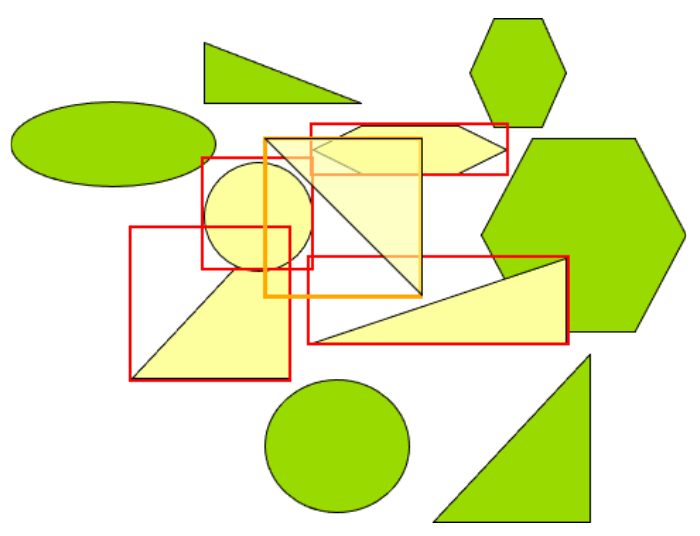

  • Welche Objekte schneiden das gelbe Dreieck
  • Filterschritt: Welche BB der Objekte schneiden die BB des gelben Dreiecks
  • Das liefert (wenige) Kandidaten
  • Verfeinerungsschritt: Exakte Suche nur in Kandidaten

Geo-Index: Performance

Tabelle Inhalt Geometrien Anzahl Datensätze
bln_edges Segmente aller Straßen in Berlin Linestring 920966
bln_bezirk_museum Bezirke und Museen in Berlin Polygone und Points 128

Anzahl Straßensegmente in Pankow (83846)

In der Abfrage wird ein Geo-Join durchgeführt

select count(*)
from bln_edges be
     join bln_bezirk_museum bm on st_intersects(be.geometry, bm.shape)
where bm.name='Pankow'
Dauer ohne Index in Sekunden Dauer mit Index in Sekunden Faktor
5 0.170 29

Code zur Index-Erzeung

create index idx_bln_edges_geometry on ugeobln.bln_edges using gist (geometry)

Nur Bounding-Box-Suche

select count(*)
from bln_edges be
     join bln_bezirk_museum bm on be.geometry && bm.shape
where bm.name='Pankow'

Dauert nur 0.055 Sekunden, liefert aber ungenaue Ergebnisse, da kein Verfeinerungsschritt

Geo-Funktionen

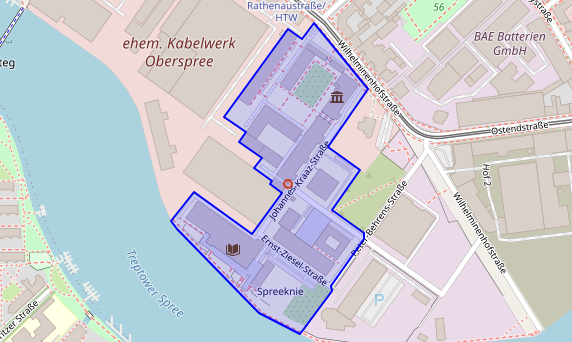

Zentroid eines Polygons

select name, geometry, st_centroid(geometry) as center
from gis_osm_pois_a_free_1
where osm_id ='41361350';

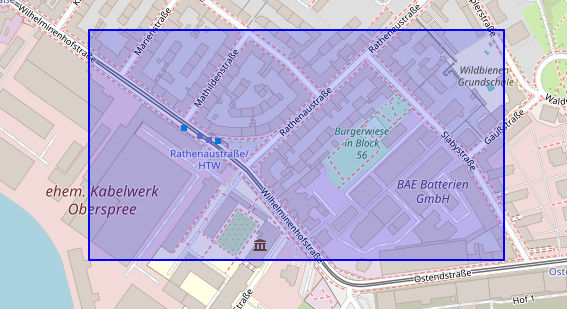

Box

select ST_MakeEnvelope(13.5233,52.4572,13.5322,52.4602, 4326);

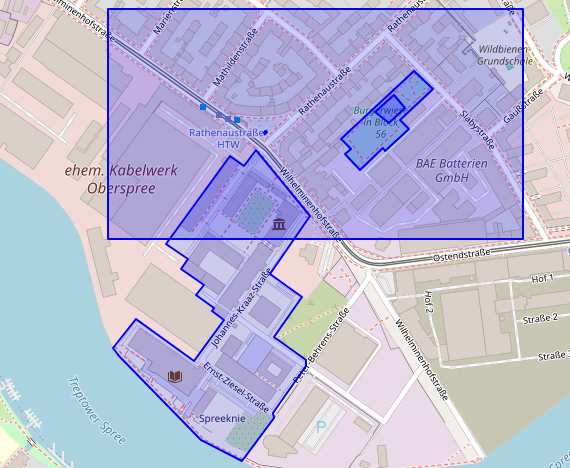

Intersect

select null, null, null, null,
  ST_MakeEnvelope(13.5233,52.4572,13.5322,52.4602, 4326)
union all
select *
from gis_osm_pois_a_free_1
where st_intersects(ST_MakeEnvelope(13.5233,52.4572,13.5322,52.4602, 4326), geometry);

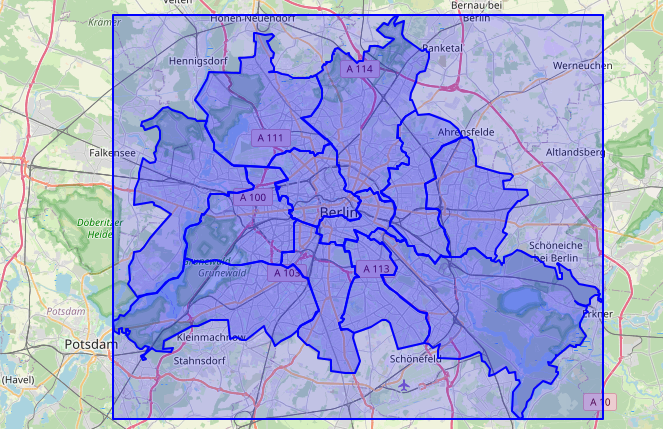

Bounding Box

select name, shape from bezirk
union all
select 'bb' as name, ST_Extent(shape) as shape from bezirk;

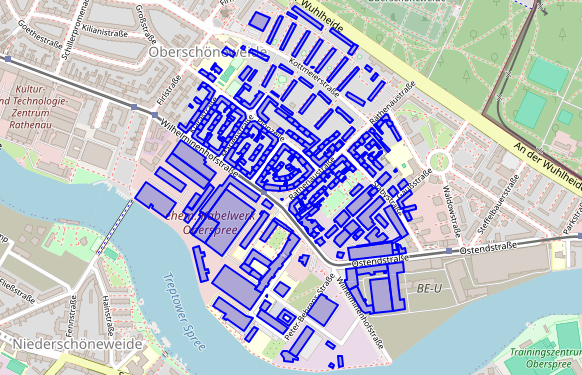

Distance

select *
from gis_osm_buildings_a_free_1 b
order by b.geometry <-> st_point(13.5270, 52.4585, 4326)
limit 300;

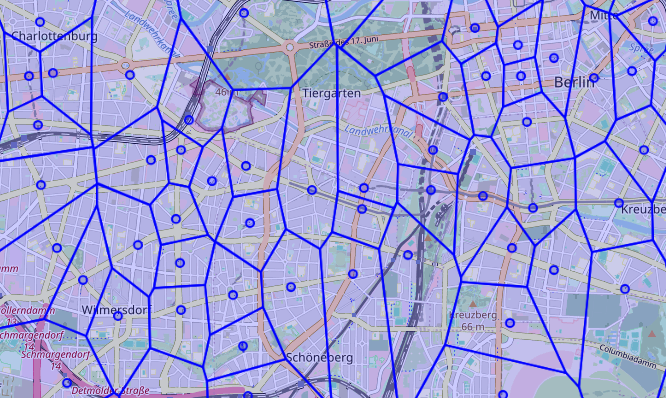

Voronoi

select pos from haltestelle
union all
select ST_VoronoiPolygons(st_collect(pos)) as shape from haltestelle h;

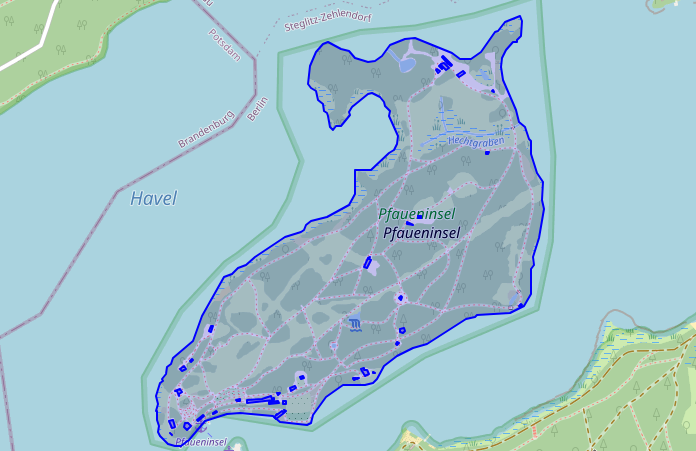

Area

with
  pi as (
    select *
    from gis_osm_places_a_free_1
    where name = 'Pfaueninsel'
  )
select b.geometry
from gis_osm_buildings_a_free_1 b join pi on st_contains(pi.geometry, b.geometry)
union all
select  pi.geometry from pi;
with
  pi as (
    select geometry
    from gis_osm_places_a_free_1
    where name = 'Pfaueninsel'
  ),
  d as (
    select
      round(min(st_area(pi.geometry::geography))) as flaeche_insel,
      round(sum(st_area(b.geometry::geography))) as flaeche_gebaeude
    from gis_osm_buildings_a_free_1 b join pi on st_contains(pi.geometry, b.geometry)
  )
select *, d.flaeche_insel-d.flaeche_gebaeude as diff from d;
